پرشر سوئیچ هوا دانگز مدل KS 150 A2-7؛ مشخصات، کاربرد و قیمت

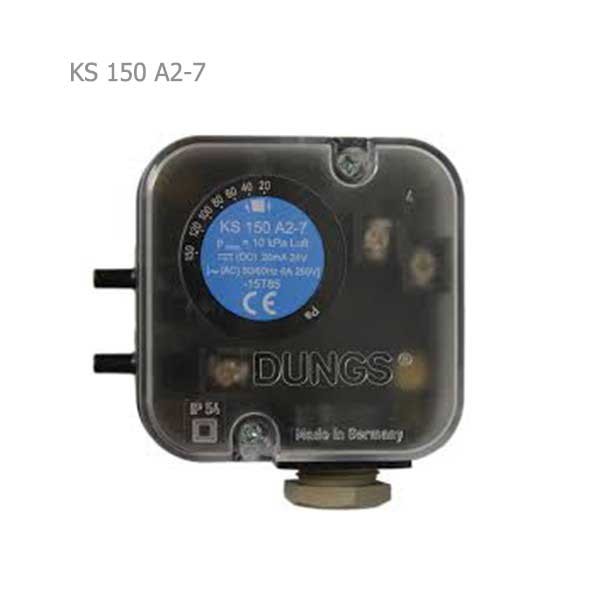

معرفی پرشر سوئیچ هوا دانگز مدل KS 150 A2-7

پرشر سوئیچ هوا دانگز مدل KS 150 A2-7 یکی از تجهیزات کنترلی مورد استفاده در سیستم های تهویه مطبوع، کانال های هوا، فیلترها، دمنده ها و تجهیزات مرتبط با کنترل جریان هوا است. این دستگاه برای بررسی اختلاف فشار هوا طراحی شده و زمانی که اختلاف فشار به مقدار تنظیم شده برسد یا از آن عبور کند، وضعیت کنتاکت الکتریکی خود را تغییر می دهد. این تغییر وضعیت می تواند به سیستم کنترل اعلام کند که فشار هوا در محدوده مورد انتظار قرار دارد یا اینکه لازم است وضعیت فن، فیلتر، کانال یا بخش دیگری از سیستم بررسی شود.

اهمیت این تجهیز در آن است که بسیاری از سیستم های تهویه و تجهیزات صنعتی فقط با روشن بودن فن عملکرد صحیح ندارند؛ بلکه باید از وجود جریان هوا یا مناسب بودن اختلاف فشار نیز اطمینان حاصل شود. برای مثال، ممکن است فن روشن باشد اما فیلتر به دلیل انباشته شدن گرد و غبار مسدود شده باشد. همچنین احتمال دارد تسمه، موتور یا پروانه فن دچار مشکل شده باشد و حجم هوای عبوری کاهش پیدا کند. پرشر سوئیچ تفاضلی می تواند با تشخیص تغییر فشار، سیگنالی برای سیستم کنترل فراهم کند تا وضعیت به شکل دقیق تری بررسی شود.

مدل KS 150 A2-7 از سری Klima-Set شرکت دانگز است. این سری برای پایش اختلاف فشار هوا و کاربردهای مشابه در سیستم های تهویه و تهویه مطبوع ساخته شده است. هنگام انتخاب این مدل باید محدوده فشار، نوع کاربرد، شیوه اتصال شیلنگ ها، شرایط محیطی، مشخصات کنتاکت الکتریکی و نیازهای مدار کنترل بررسی شود. انتخاب صحیح پرشر سوئیچ به اندازه کیفیت ساخت آن اهمیت دارد؛ زیرا دستگاهی که محدوده تنظیم آن با شرایط واقعی سیستم تناسب نداشته باشد، ممکن است هشدارهای اشتباه ایجاد کند یا تغییرات مهم فشار را تشخیص ندهد.

پرشر سوئیچ هوا چیست و چه وظیفه ای دارد؟

پرشر سوئیچ یا کلید فشار، وسیله ای است که تغییر فشار را به تغییر وضعیت یک کنتاکت الکتریکی تبدیل می کند. برخلاف یک فشارسنج معمولی که مقدار فشار را برای مشاهده اپراتور نمایش می دهد، پرشر سوئیچ می تواند در مدار فرمان به کار رود و بر اساس یک نقطه تنظیم شده، سیگنال قطع یا وصل ایجاد کند. این سیگنال ممکن است به کنترلر، سامانه مدیریت ساختمان، مدار هشدار یا تجهیزات کنترلی دیگر ارسال شود.

پرشر سوئیچ ها بر اساس نوع سیال، محدوده فشار و کاربرد به گروه های مختلفی تقسیم می شوند. برخی مدل ها برای فشار گاز طراحی شده اند، برخی برای مایعات و گروهی نیز برای اختلاف فشار هوا مناسب هستند. مدل KS 150 A2-7 یک پرشر سوئیچ تفاضلی هوا است. بنابراین در انتخاب و نصب آن نباید صرفا به عبارت پرشر سوئیچ توجه کرد؛ بلکه باید نوع دستگاه و محدوده عملکرد آن با کاربرد مورد نظر هماهنگ باشد.

در مدل تفاضلی، دستگاه فقط به یک فشار مستقل نگاه نمی کند، بلکه اختلاف فشار بین دو نقطه را بررسی می کند. این ویژگی در پایش فیلترها و فن ها اهمیت زیادی دارد. برای نمونه، فشار در دو طرف یک فیلتر ممکن است در شرایط عادی اختلاف کمی داشته باشد. با کثیف شدن فیلتر، مقاومت عبور هوا افزایش پیدا می کند و اختلاف فشار دو طرف آن تغییر می کند. اگر این تغییر به حد تنظیم شده برسد، پرشر سوئیچ وضعیت کنتاکت را عوض می کند و سیستم می تواند از نیاز احتمالی به سرویس فیلتر مطلع شود.

مشخصات فنی پرشر سوئیچ دانگز KS 150 A2-7

برای انتخاب این محصول، توجه به اطلاعات فنی اعلام شده از سوی سازنده ضروری است. مشخصات زیر مربوط به سری KS...A2-7 و نسخه KS 150 A2-7 است. در صورت تفاوت نسخه، شماره سفارش یا لوازم همراه، مشخصات درج شده روی پلاک دستگاه و مستندات همان محصول باید ملاک نهایی قرار گیرد.

محدوده ۲۰ تا ۱۵۰ پاسکال، محدوده تنظیم اختلاف فشار است و نباید با حداکثر فشار کاری دستگاه اشتباه گرفته شود. حداکثر فشار کاری ۱۰ کیلوپاسکال به شرایط مجاز فشار وارد بر دستگاه مربوط است، در حالی که محدوده تنظیم نشان می دهد نقطه عملکرد پرشر سوئیچ در چه بازه ای قابل تنظیم است. این دو عدد کاربرد متفاوتی دارند و در زمان انتخاب، نصب و بررسی ایمنی باید جداگانه در نظر گرفته شوند.

همچنین اختلاف فشار سوئیچینگ یا هیسترزیس با نقطه تنظیم یکسان نیست. این مشخصه بیان می کند که بین تغییر وضعیت کنتاکت در هنگام افزایش فشار و بازگشت آن هنگام کاهش فشار، چه اختلافی ممکن است وجود داشته باشد. وجود این اختلاف می تواند از تغییر وضعیت مکرر کنتاکت در نزدیکی نقطه تنظیم جلوگیری کند. مقدار دقیق عملکرد باید مطابق مستندات سازنده و شرایط نصب بررسی شود.

محدوده فشار ۲۰ تا ۱۵۰ پاسکال چه مفهومی دارد؟

پاسکال یکی از واحدهای اندازه گیری فشار است. در سیستم های تهویه، فشار هوا معمولا در مقادیر نسبتا پایین بررسی می شود؛ به همین دلیل استفاده از واحد پاسکال رایج است. هر ۱۰۰ پاسکال برابر با ۱ میلی بار است. بنابراین محدوده تنظیم ۲۰ تا ۱۵۰ پاسکال تقریبا معادل ۰٫۲ تا ۱٫۵ میلی بار خواهد بود.

این محدوده برای کاربردهایی مناسب است که اختلاف فشار مورد انتظار در همین بازه قرار دارد. اگر اختلاف فشار طبیعی سیستم کمتر از حداقل محدوده تنظیم باشد، ممکن است دستگاه نتواند نقطه عملکرد مورد نیاز را پوشش دهد. اگر اختلاف فشار مورد انتظار از حداکثر محدوده تنظیم بالاتر باشد نیز این مدل انتخاب مناسبی نخواهد بود. در چنین شرایطی باید مدل دیگری از سری دانگز یا تجهیزی متناسب با محدوده فشار واقعی انتخاب شود.

برای انتخاب درست، بهتر است فشار دو نقطه مورد نظر در شرایط عادی کارکرد سیستم اندازه گیری شود. همچنین باید مشخص شود که سیستم در چه شرایطی نیاز به هشدار دارد؛ برای مثال هنگام افت فشار فن، افزایش اختلاف فشار دو طرف فیلتر یا ایجاد خلأ در یک کانال. انتخاب نقطه تنظیم بدون اندازه گیری یا بدون شناخت رفتار سیستم می تواند باعث هشدار زودهنگام، هشدار دیرهنگام یا عملکرد نامناسب مدار کنترل شود.

نحوه عملکرد پرشر سوئیچ هوا دانگز KS 150 A2-7

در این پرشر سوئیچ، اختلاف فشار از طریق دو مسیر فشار به محفظه های داخلی منتقل می شود. فشار وارد شده بر دیافراگم، نیرویی ایجاد می کند که با نیروی فنر تنظیم قابل مقایسه است. زمانی که نیروی ناشی از اختلاف فشار به مقدار لازم برسد، سازوکار داخلی فعال می شود و وضعیت کنتاکت الکتریکی تغییر می کند. با تغییر اختلاف فشار و عبور از محدوده بازگشت، کنتاکت می تواند به وضعیت قبلی بازگردد.

این دستگاه برای عملکرد اصلی خود به منبع تغذیه جداگانه نیاز ندارد؛ زیرا تغییر وضعیت آن با نیروی مکانیکی ناشی از اختلاف فشار انجام می شود. با این حال، مدار الکتریکی متصل به کنتاکت باید از نظر ولتاژ، جریان، نوع بار و شیوه اتصال کاملا سازگار باشد. نبود نیاز به تغذیه مستقل به معنی امکان اتصال مستقیم به هر مدار برق نیست.

هنگام طراحی مدار باید روشن شود که کنتاکت در شرایط عادی چه وضعیتی دارد و در هنگام عبور فشار از نقطه تنظیم چه تغییری می کند. انتخاب کنتاکت مناسب در مدار هشدار یا کنترل فن باید بر اساس نقشه سیستم و منطق عملکرد آن انجام شود. در کاربردهای حساس، بهتر است عملکرد کل زنجیره کنترلی، از مسیر فشار تا ورودی کنترلر و فرمان نهایی، به صورت یکپارچه آزمایش شود.

کاربردهای پرشر سوئیچ KS 150 A2-7

۱. کنترل اختلاف فشار فیلتر هوا

فیلترهای سیستم تهویه به مرور زمان گرد و غبار و ذرات موجود در هوا را جذب می کنند. با افزایش آلودگی، عبور هوا دشوارتر می شود و اختلاف فشار دو طرف فیلتر ممکن است افزایش پیدا کند. پرشر سوئیچ تفاضلی می تواند برای تشخیص رسیدن اختلاف فشار به یک مقدار تعیین شده به کار رود. در این حالت، سیگنال دستگاه به سیستم کنترل کمک می کند تا نیاز به بررسی یا تعویض فیلتر مشخص شود.

نقطه تنظیم باید بر اساس مشخصات فیلتر، افت فشار مجاز، دبی هوا و دستورالعمل سازنده تعیین شود. اگر نقطه تنظیم بیش از حد پایین انتخاب شود، ممکن است سیستم در شرایط عادی نیز هشدار بدهد. اگر بیش از حد بالا باشد، گرفتگی قابل توجه فیلتر ممکن است دیر تشخیص داده شود. به همین دلیل انتخاب نقطه تنظیم باید بخشی از فرایند راه اندازی و تنظیم سیستم باشد.

۲. پایش عملکرد فن و دمنده

در بسیاری از تجهیزات، روشن بودن موتور فن به تنهایی تضمین نمی کند که هوا به میزان مورد نیاز جابه جا می شود. شکستگی پروانه، گرفتگی مسیر، خرابی تسمه، چرخش نامناسب یا افت عملکرد موتور می تواند بر فشار و جریان هوا اثر بگذارد. با نصب صحیح پرشر سوئیچ در نقاط مناسب، می توان اختلاف فشار مربوط به عملکرد فن را پایش کرد و از تغییر وضعیت غیرعادی آگاه شد.

برای این کاربرد باید محل اتصال فشار مثبت و منفی با توجه به نقشه سیستم تعیین شود. در یک آرایش متداول، یک نقطه در سمت پرفشار فن و نقطه دیگر در سمت کم فشار قرار می گیرد. با این حال، محل دقیق اتصال به نوع فن، مسیر کانال و هدف پایش وابسته است. استفاده از یک آرایش ثابت برای تمام سیستم ها صحیح نیست.

۳. پایش کانال های تهویه

در شبکه کانال کشی، تغییر فشار می تواند ناشی از بسته شدن دمپر، گرفتگی مسیر، تغییر سرعت فن یا تغییر شرایط جریان هوا باشد. پرشر سوئیچ تفاضلی امکان پایش اختلاف فشار بین دو نقطه را فراهم می کند و می تواند در مدارهای کنترل و هشدار به کار رود. این کاربرد در ساختمان های اداری، تجاری، مراکز خدماتی و برخی محیط های صنعتی اهمیت دارد.

در زمان طراحی باید مشخص شود که هدف، تشخیص وجود جریان هوا، تشخیص افت فشار، بررسی افزایش مقاومت مسیر یا نظارت بر وضعیت یک بخش خاص از کانال است. هر هدف ممکن است به محل اتصال و نقطه تنظیم متفاوتی نیاز داشته باشد. دستگاه به تنهایی دبی هوا را به صورت مستقیم اندازه گیری نمی کند؛ بلکه اختلاف فشار را تشخیص می دهد و تفسیر آن به طراحی سیستم بستگی دارد.

۴. استفاده در سامانه های کنترل و مدیریت ساختمان

در سامانه های مدیریت ساختمان یا کنترل دیجیتال، کنتاکت پرشر سوئیچ می تواند به یک ورودی کنترلی متصل شود. در این حالت، کنترلر با توجه به وضعیت کنتاکت می تواند پیام هشدار ثبت کند، وضعیت یک فن را بررسی کند یا فرایند کنترلی دیگری را اجرا کند. طراحی منطق کنترل باید به گونه ای باشد که وضعیت قطع سیم، خرابی مسیر فشار یا شرایط غیرعادی به شکل مناسبی مدیریت شود.

در کاربردهای کنترل دیجیتال، سازگاری کنتاکت اهمیت ویژه ای دارد. مستندات سازنده برای کاربرد DDC مشخصات الکتریکی مشخصی بیان می کند. اتصال به مدارهای الکتریکی با ولتاژ یا جریان نامناسب می تواند به کنتاکت آسیب بزند یا ویژگی های مورد نیاز برای کاربرد دیجیتال را تغییر دهد. بنابراین پیش از سیم کشی باید نقشه مدار و مشخصات الکتریکی همان نسخه از دستگاه بررسی شود.

تفاوت پرشر سوئیچ تفاضلی با فشارسنج و سنسور فشار

فشارسنج معمولا برای نمایش مقدار فشار به اپراتور استفاده می شود. سنسور فشار می تواند مقدار فشار را به سیگنال الکتریکی قابل اندازه گیری تبدیل کند و امکان پایش پیوسته یا کنترل متناسب را فراهم سازد. پرشر سوئیچ، در مقابل، عمدتا برای تغییر وضعیت کنتاکت در یک نقطه یا محدوده مشخص طراحی شده است.

در سیستم های ساده، پرشر سوئیچ می تواند راهکاری مناسب برای اعلام عبور فشار از حد تعیین شده باشد. در سیستم هایی که به ثبت مقدار پیوسته فشار، تحلیل روند، کنترل دور فن یا نمایش مقدار دقیق روی صفحه نیاز دارند، ممکن است سنسور فشار یا ترانسمیتر تفاضلی انتخاب مناسب تری باشد. تصمیم نهایی باید بر اساس نیاز واقعی سیستم، دقت مورد انتظار، امکانات کنترلر و هزینه کل پروژه گرفته شود.

همچنین باید میان پرشر سوئیچ تفاضلی هوا و پرشر سوئیچ گاز تفاوت قائل شد. با وجود شباهت نام، این تجهیزات لزوما برای سیال، محدوده فشار یا کاربرد یکسان ساخته نشده اند. مدل KS 150 A2-7 برای پایش اختلاف فشار هوا معرفی شده است و نباید بدون تایید صریح سازنده برای کاربردی متفاوت استفاده شود.

اجزای اصلی و لوازم همراه محصول

در مجموعه Klima-Set، پرشر سوئیچ به همراه اجزایی برای نصب و اتصال عرضه می شود. بر اساس اطلاعات سری، مجموعه می تواند شامل بدنه پرشر سوئیچ، صفحه نصب، شیلنگ اتصال، پیچ های نصب، رابط های شیلنگ، لوله های رابط و دستورالعمل نصب و بهره برداری باشد. اقلام دقیق باید هنگام سفارش با فروشنده تطبیق داده شود؛ زیرا ممکن است شماره سفارش و بسته بندی روی محتویات مجموعه اثر بگذارد.

وجود لوازم نصب همراه می تواند زمان اجرای کار را کاهش دهد، اما به معنی بی نیاز بودن از بررسی سازگاری قطعات با محل نصب نیست. طول مسیر شیلنگ، شرایط محیطی، نحوه عبور شیلنگ و دسترسی برای سرویس باید از ابتدا بررسی شود. استفاده از شیلنگ نامناسب، رابط ناسازگار یا نصب نادرست می تواند باعث نشتی فشار و عملکرد ناپایدار دستگاه شود.

پیش از باز کردن بسته بندی، بهتر است مدل، شماره سفارش، تعداد قطعات و سلامت ظاهری کالا بررسی شود. همچنین باید از دریافت دستورالعمل مربوط به همان سری اطمینان حاصل کرد. اگر دستگاه برای جایگزینی یک مدل قدیمی خریداری می شود، شباهت ظاهری به تنهایی برای تایید سازگاری کافی نیست و لازم است مشخصات فشار، اتصال و مدار الکتریکی مقایسه شود.

نکات مهم در نصب پرشر سوئیچ هوا

نصب پرشر سوئیچ باید توسط فرد فنی آشنا با سیستم تهویه و مدارهای کنترلی انجام شود. نخستین مرحله، انتخاب محل مناسب برای نصب است. دستگاه باید در موقعیتی قرار گیرد که امکان دسترسی برای بازدید، تنظیم و سرویس وجود داشته باشد و در معرض آسیب مکانیکی یا شرایط خارج از محدوده مجاز قرار نگیرد. شرایط دما، رطوبت، لرزش و احتمال ورود آلودگی باید بررسی شود.

مسیرهای فشار باید مطابق نقشه و دستورالعمل سازنده متصل شوند. در کاربرد پایش فیلتر، اتصال ها باید اختلاف فشار دو طرف فیلتر را به درستی دریافت کنند. در کاربرد پایش فن نیز محل فشار بالاتر و فشار پایین تر باید با هدف اندازه گیری هماهنگ باشد. جابه جا شدن دو اتصال ممکن است جهت عملکرد مورد انتظار را تغییر دهد یا نتیجه پایش را نادرست کند.

در دستورالعمل های سری KS تاکید شده است که باید از ورود میعانات به داخل دستگاه جلوگیری شود. وجود رطوبت یا تشکیل میعان در مسیر فشار می تواند بر عملکرد دیافراگم اثر بگذارد یا در دمای پایین موجب یخ زدگی شود. مسیر شیلنگ باید به شکلی اجرا شود که خطر تجمع مایع، پیچ خوردگی، له شدگی یا انسداد کاهش یابد. در شرایطی که امکان تشکیل میعان وجود دارد، باید راهکار نصب مناسب با نظر متخصص و دستورالعمل سازنده انتخاب شود.

سیم کشی نیز باید با توجه به مشخصات کنتاکت انجام شود. پیش از اتصال، ولتاژ و جریان مدار، نوع بار و نیازهای ورودی کنترلر بررسی شود. استفاده از کنتاکت در شرایطی خارج از مشخصات مجاز ممکن است به آن آسیب بزند. همچنین هنگام انجام نصب یا سرویس، باید برق تجهیزات مرتبط ایمن سازی شود و از راه اندازی ناخواسته فن یا دستگاه جلوگیری شود.

تنظیم نقطه عملکرد دستگاه

نقطه عملکرد باید متناسب با شرایط واقعی سیستم انتخاب شود. برای مثال، در پایش فیلتر باید افت فشار فیلتر در حالت تمیز و محدوده قابل قبول در حالت کارکرد مشخص باشد. در پایش فن نیز باید اختلاف فشار طبیعی در شرایط راه اندازی و کارکرد پایدار اندازه گیری شود. پس از آن می توان نقطه تنظیمی را انتخاب کرد که میان عملکرد عادی و وضعیت نیازمند بررسی تمایز ایجاد کند.

تنظیم فشار بدون شناخت سیستم ممکن است نتیجه مطلوبی نداشته باشد. اگر نقطه تنظیم خیلی پایین باشد، دستگاه ممکن است در هر بار روشن شدن فن یا با تغییر جزئی شرایط، وضعیت خود را عوض کند. اگر نقطه تنظیم خیلی بالا باشد، ممکن است افت فشار یا گرفتگی مورد نظر به موقع شناسایی نشود. در هر دو حالت، کارکرد سیستم کنترل از هدف اصلی خود دور می شود.

تنظیم باید مطابق روش اعلام شده در دفترچه سازنده انجام شود. در صورت نیاز به باز کردن پوشش، باید خطر تماس با بخش های برقدار در نظر گرفته شود. تغییر تنظیمات نباید بدون اندازه گیری و بدون ثبت مقدار نهایی انجام شود. پس از تنظیم، لازم است عملکرد دستگاه در شرایط واقعی آزمایش شود و نتیجه در سوابق نگهداری ثبت گردد.

روش تست و بررسی عملکرد

آزمایش پرشر سوئیچ باید بخشی از فرایند راه اندازی و نگهداری سیستم باشد. در مرحله نخست، بدنه دستگاه، اتصالات فشار و شیلنگ ها از نظر آسیب، نشتی، گرفتگی و اتصال صحیح بررسی می شوند. سپس وضعیت کنتاکت در شرایطی که اختلاف فشار کمتر از نقطه تنظیم است با وضعیت آن هنگام عبور از نقطه تنظیم مقایسه می شود. روش دقیق تست به ساختار سیستم و دستورالعمل سازنده بستگی دارد.

برای اطمینان از عملکرد درست، بهتر است از ابزار اندازه گیری فشار مناسب استفاده شود. مقایسه مقدار فشار واقعی با نقطه تنظیم کمک می کند مشخص شود آیا دستگاه در محدوده مورد انتظار عمل می کند یا خیر. همچنین باید مسیر کامل سیگنال از کنتاکت تا کنترلر یا مدار هشدار بررسی شود؛ زیرا ممکن است خود پرشر سوئیچ درست عمل کند اما ایراد در سیم کشی یا ورودی کنترلر باعث شود سیگنال به درستی ثبت نشود.

در پایان تست باید وضعیت عادی و وضعیت خطا به صورت مجزا بررسی شوند. اگر دستگاه برای تشخیص افت فشار فن نصب شده است، باید معلوم شود که در شرایط توقف فن چه وضعیتی ثبت می شود و در هنگام عملکرد طبیعی چه سیگنالی ارسال می گردد. هر گونه تغییر در نقطه تنظیم، سیم کشی یا محل اتصال فشار باید در گزارش سرویس ثبت شود.

عیب یابی پرشر سوئیچ دانگز KS 150 A2-7

عمل نکردن پرشر سوئیچ

اگر دستگاه با وجود تغییر فشار واکنشی نشان نمی دهد، ابتدا باید صحت اختلاف فشار واقعی در دو نقطه بررسی شود. سپس گرفتگی یا نشتی شیلنگ ها، جدا شدن رابط ها، آسیب احتمالی دیافراگم و وضعیت سیم کشی بررسی شود. در بعضی موارد، نقطه تنظیم با شرایط سیستم هماهنگ نیست و فشار به مقدار لازم نمی رسد. برای تشخیص قطعی، استفاده از ابزار اندازه گیری و بررسی توسط تکنسین توصیه می شود.

تغییر وضعیت مکرر کنتاکت

تغییر وضعیت مکرر ممکن است به دلیل نوسان فشار در نزدیکی نقطه تنظیم، انتخاب نامناسب نقطه عملکرد، نصب نادرست یا وجود مشکل در جریان هوا رخ دهد. ابتدا باید مشخص شود که آیا فشار واقعی ناپایدار است یا مشکل از مسیر اندازه گیری ناشی می شود. بررسی لرزش فن، گرفتگی متناوب کانال، نشتی شیلنگ و محل اتصال ها می تواند در شناسایی علت کمک کند. تغییر تنظیم بدون بررسی علت اصلی، راهکار مطمئنی نیست.

هشدار گرفتگی فیلتر در شرایط غیرعادی

اگر پرشر سوئیچ برای پایش فیلتر استفاده می شود و هشدار در زمان نامناسب ظاهر می شود، باید فشار دو طرف فیلتر، وضعیت فیلتر، جهت اتصال شیلنگ ها و نقطه تنظیم بررسی شود. تغییر نوع فیلتر یا دبی هوا می تواند بر اختلاف فشار اثر بگذارد. در چنین شرایطی، مقدار تنظیم باید دوباره بر اساس مشخصات فیلتر و طراحی سیستم ارزیابی شود.

نبود سیگنال در کنترلر

در صورتی که کنتاکت تغییر وضعیت می دهد اما کنترلر سیگنالی دریافت نمی کند، باید پیوستگی سیم ها، اتصال ترمینال ها، نوع ورودی کنترلر و منطق برنامه بررسی شود. بررسی الکتریکی باید با رعایت اصول ایمنی و توسط فرد متخصص انجام شود. اگر دستگاه در یک سامانه مدیریت ساختمان استفاده می شود، لازم است تنظیمات نرم افزاری و وضعیت ورودی مربوط نیز کنترل شود.

نگهداری و افزایش عمر مفید دستگاه

نگهداری مناسب شامل بازدید دوره ای از بدنه، اتصالات فشار، شیلنگ ها و سیم کشی است. در هر بازدید باید نشانه های ترک، شل شدن اتصال، تجمع گرد و غبار، ورود رطوبت یا آسیب مکانیکی بررسی شود. شیلنگ ها باید مسیر مناسبی داشته باشند و دچار له شدگی یا خمیدگی شدید نشده باشند. وجود گرفتگی در مسیر فشار می تواند باعث شود دستگاه اختلاف فشار واقعی را دریافت نکند.

فواصل سرویس باید بر اساس شرایط محیطی، میزان کارکرد، حساسیت سیستم و دستورالعمل سازنده تعیین شود. در محیط های پرگرد و غبار یا دارای لرزش زیاد، بازدید بیشتر ممکن است ضروری باشد. در هر سرویس بهتر است مقدار نقطه تنظیم، نتایج تست، وضعیت اتصالات و هر گونه قطعه تعویض شده ثبت شود. این سوابق در تشخیص روند خرابی و جلوگیری از تکرار مشکل مفید هستند.

اگر دستگاه در یک مدار کنترلی حساس قرار دارد، نباید صرفا به روشن بودن چراغ یا نبود هشدار اکتفا کرد. آزمون عملکرد واقعی و بررسی واکنش مدار به شرایط مورد انتظار اهمیت دارد. هر گونه آسیب، عملکرد نامنظم یا تغییر در مشخصات دستگاه باید توسط متخصص بررسی شود. تعمیر یا دستکاری قطعات داخلی بدون مجوز و دستورالعمل سازنده ممکن است قابلیت اطمینان دستگاه را کاهش دهد.

عوامل موثر بر قیمت پرشر سوئیچ هوا دانگز KS 150 A2-7

قیمت این محصول ممکن است با توجه به شرایط بازار، موجودی، شماره سفارش، اقلام همراه و هزینه های تامین تغییر کند. به همین دلیل برای اعلام قیمت دقیق باید موجودی و قیمت روز از فروشنده استعلام شود. قیمت درج شده در یک فروشگاه یا بازار خارجی نیز لزوما هزینه نهایی خرید در ایران را نشان نمی دهد؛ زیرا هزینه حمل، مالیات، ترخیص، تامین قطعه و خدمات فروش می تواند متفاوت باشد.

یکی از عوامل مهم، اصالت کالا و قابلیت رهگیری آن است. خرید محصول اصل با مشخصات قابل تایید، برای تجهیزی که در کنترل و پایش سیستم نقش دارد اهمیت دارد. محصولی که صرفا از نظر ظاهر شبیه نمونه اصلی است، لزوما از نظر دقت، عملکرد کنتاکت و دوام یکسان نیست. بهتر است فروشنده بتواند مدل، شماره سفارش و مستندات فنی را به روشنی اعلام کند.

عامل دیگر، کامل بودن مجموعه است. در برخی عرضه ها پرشر سوئیچ به همراه لوازم نصب ارائه می شود و در برخی موارد ممکن است قطعات جانبی به صورت جداگانه فروخته شوند. بنابراین هنگام مقایسه قیمت ها باید بررسی شود که صفحه نصب، شیلنگ، رابط ها و سایر اقلام مورد نیاز در بسته بندی وجود دارند یا خیر. مقایسه قیمت دو محصول با محتویات متفاوت ممکن است گمراه کننده باشد.

هزینه نهایی خرید تنها به مبلغ کالا محدود نمی شود. زمان تامین، هزینه نصب، نیاز به تجهیزات جانبی، خدمات فنی و سهولت دسترسی به قطعات جایگزین نیز در تصمیم خرید اثر دارند. انتخاب صحیح از ابتدا می تواند هزینه های ناشی از توقف سیستم، نصب مجدد یا تعویض قطعه نامناسب را کاهش دهد.

راهنمای خرید پرشر سوئیچ هوا دانگز KS 150 A2-7

پیش از ثبت سفارش، کاربرد دقیق دستگاه را مشخص کنید. آیا هدف پایش فیلتر است، کنترل اختلاف فشار کانال، بررسی عملکرد فن یا استفاده در یک مدار مدیریت ساختمان؟ پاسخ این پرسش تعیین می کند که آیا محدوده تنظیم ۲۰ تا ۱۵۰ پاسکال برای سیستم مناسب است یا خیر. اگر فشار واقعی سیستم اندازه گیری نشده باشد، بهتر است پیش از خرید با کارشناس فنی مشورت شود.

در مرحله بعد، مشخصات دستگاه موجود را با نیاز پروژه مقایسه کنید. محدوده فشار، حداکثر فشار کاری، دمای محیط، دمای سیال، نوع اتصال فشار و مشخصات الکتریکی باید با شرایط نصب هماهنگ باشند. همچنین بررسی کنید که مدل دقیق روی پلاک دستگاه KS 150 A2-7 باشد و کالا با مدل های مشابه مانند KS 300 یا سایر مدل های سری اشتباه نشود.

اگر قصد جایگزینی یک پرشر سوئیچ قدیمی را دارید، فقط به نام برند یا شباهت ظاهری اکتفا نکنید. شماره مدل، محدوده تنظیم، نوع کنتاکت، ابعاد نصب، اتصالات فشار و منطق مدار کنترل باید با دستگاه قبلی مقایسه شود. ممکن است محصولی از نظر ابعاد نزدیک باشد اما از نظر عملکرد یا مشخصات الکتریکی جایگزین مستقیم مناسبی نباشد.

برای دریافت قیمت روز و بررسی موجودی، می توانید صفحه محصول را بررسی کنید و اطلاعات پروژه خود را هنگام استعلام ارائه دهید. ارائه مدل دقیق، تعداد مورد نیاز، شهر مقصد، زمان مورد انتظار تحویل و نیاز به لوازم جانبی، به فروشنده کمک می کند پیشنهاد دقیق تری ارائه دهد. در صورت استفاده در یک پروژه صنعتی یا ساختمانی، ارسال عکس پلاک دستگاه قبلی و مشخصات فنی سیستم نیز می تواند فرایند تطبیق را ساده تر کند.

برای بررسی مشخصات و ثبت درخواست خرید، از لینک خرید پرشر سوئیچ هوا دانگز مدل KS 150 A2-7 استفاده کنید. پیش از نهایی کردن سفارش، مدل، موجودی، اصالت کالا، اقلام همراه و شرایط ارسال را با فروشنده هماهنگ کنید.

چرا انتخاب مدل درست اهمیت دارد؟

در تجهیزات کنترل فشار، انتخاب مدل بر اساس شباهت نام یا قیمت پایین تر می تواند باعث بروز مشکل در عملکرد سیستم شود. مدل KS 150 A2-7 برای محدوده مشخصی از اختلاف فشار طراحی شده است. اگر سیستم به اختلاف فشار بالاتری نیاز داشته باشد، ممکن است مدل دیگری از همین سری مناسب تر باشد. برعکس، اگر اختلاف فشار کاری کمتر از محدوده قابل تنظیم باشد، استفاده از این مدل نمی تواند نتیجه مطلوب را تضمین کند.

در برخی سیستم ها، تغییرات دبی هوا، نوع فیلتر، طول کانال و شرایط بهره برداری می تواند اختلاف فشار را تغییر دهد. بنابراین بهتر است انتخاب بر پایه اندازه گیری و اطلاعات طراحی انجام شود. همچنین لازم است مشخص شود که خروجی پرشر سوئیچ قرار است هشدار ایجاد کند یا در منطق کنترل دستگاه نقش مستقیم داشته باشد. هر چه نقش تجهیز در سیستم حساس تر باشد، بررسی مشخصات و تست راه اندازی اهمیت بیشتری پیدا می کند.

برای استفاده مطمئن، باید محصول متناسب با کاربرد انتخاب شود، نصب مطابق دستورالعمل انجام گیرد و عملکرد واقعی در شرایط کاری بررسی شود. هیچ پرشر سوئیچی بدون نصب صحیح، مسیر فشار سالم و تنظیم درست نمی تواند عملکرد قابل اتکایی ارائه دهد. کیفیت اجرای سیستم به اندازه انتخاب قطعه اهمیت دارد.

قیمت روز و نحوه سفارش

قیمت پرشر سوئیچ هوا دانگز مدل KS 150 A2-7 به موجودی بازار و شرایط تامین وابسته است. برای اطلاع از قیمت روز، لازم است از فروشنده استعلام بگیرید. هنگام درخواست قیمت، مدل کامل دستگاه را اعلام کنید تا از اشتباه با سایر مدل های سری KS یا پرشر سوئیچ های متفاوت جلوگیری شود.

برای دریافت پیشنهاد قیمت مناسب، تعداد مورد نیاز، شهر محل تحویل و اینکه محصول را به همراه لوازم نصب می خواهید یا خیر، مشخص کنید. اگر دستگاه برای تعمیر یا جایگزینی قطعه قبلی خریداری می شود، اطلاعات مدل قدیمی و مشخصات فنی سیستم را نیز در اختیار فروشنده قرار دهید. این اطلاعات به بررسی سازگاری کمک می کند و احتمال سفارش اشتباه را کاهش می دهد.

برای استعلام و بررسی شرایط فروش می توانید از لینک قیمت پرشر سوئیچ هوا دانگز مدل KS 150 A2-7 استفاده کنید. قیمت نهایی، موجودی و زمان تحویل را پیش از پرداخت به صورت مستقیم تایید کنید.

اگر به انتخاب مدل، بررسی محدوده فشار یا تطبیق محصول با دستگاه موجود نیاز دارید، اطلاعات فنی پروژه را آماده کنید و با واحد فروش مشورت کنید. برای شروع فرایند استعلام و ثبت درخواست، لینک جهت سفارش پرشر سوئیچ هوا دانگز مدل KS 150 A2-7 در دسترس است. در زمان سفارش، مدل دقیق و لوازم مورد نیاز را به روشنی اعلام کنید.

جمع بندی

پرشر سوئیچ هوا دانگز مدل KS 150 A2-7 یک کلید فشار تفاضلی برای پایش اختلاف فشار هوا در کاربردهایی مانند کانال های تهویه، فیلترها و دمنده ها است. محدوده تنظیم آن ۲۰ تا ۱۵۰ پاسکال و حداکثر فشار کاری اعلام شده برای سری آن ۱۰ کیلوپاسکال است. این دستگاه با تغییر اختلاف فشار، وضعیت کنتاکت الکتریکی را تغییر می دهد و می تواند به عنوان بخشی از سیستم کنترل یا هشدار مورد استفاده قرار گیرد.

برای انتخاب درست، باید فشار واقعی سیستم، محدوده تنظیم، دمای کار، شیوه اتصال شیلنگ ها و مشخصات کنتاکت بررسی شوند. نصب صحیح، جلوگیری از ورود میعانات، سالم بودن مسیر فشار و انجام تست عملکرد از عوامل اصلی در کارکرد مطمئن دستگاه هستند. همچنین باید بین پرشر سوئیچ هوا و مدل های مخصوص گاز یا سیالات دیگر تفاوت قائل شد و محصول را مطابق کاربرد مورد نظر انتخاب کرد.

پیش از خرید، مشخصات فنی و شماره مدل را با نیاز پروژه تطبیق دهید و برای اطلاع از موجودی و قیمت روز از فروشنده استعلام بگیرید. توجه به اصالت کالا، کامل بودن لوازم همراه و سازگاری با سیستم موجود، احتمال خطای خرید و هزینه های بعدی را کاهش می دهد.

سوالات متداول درباره پرشر سوئیچ هوا دانگز KS 150 A2-7

۱. پرشر سوئیچ هوا دانگز KS 150 A2-7 چه کاربردی دارد؟

این دستگاه برای پایش اختلاف فشار هوا در سیستم های تهویه مطبوع، کانال های هوا، فیلترها و دمنده ها به کار می رود. تغییر وضعیت کنتاکت آن می تواند به سیستم کنترل یا مدار هشدار منتقل شود.

۲. محدوده تنظیم فشار مدل KS 150 A2-7 چقدر است؟

محدوده تنظیم اختلاف فشار این مدل ۲۰ تا ۱۵۰ پاسکال است که تقریبا معادل ۰٫۲ تا ۱٫۵ میلی بار می شود. مناسب بودن این بازه باید با اندازه گیری فشار واقعی سیستم بررسی شود.

۳. حداکثر فشار کاری این پرشر سوئیچ چقدر است؟

حداکثر فشار کاری اعلام شده برای سری KS...A2-7 برابر با ۱۰ کیلوپاسکال یا ۱۰۰ میلی بار است. این عدد با محدوده تنظیم اختلاف فشار تفاوت دارد و نباید این دو مشخصه با یکدیگر اشتباه گرفته شوند.

۴. آیا این مدل برای کنترل گرفتگی فیلتر مناسب است؟

بله، این سری برای پایش اختلاف فشار فیلترها کاربرد دارد. نقطه تنظیم باید بر اساس افت فشار فیلتر در شرایط عادی و محدوده مجاز بهره برداری تعیین شود.

۵. آیا KS 150 A2-7 برای پایش فن استفاده می شود؟

بله، می توان از آن برای پایش اختلاف فشار مرتبط با عملکرد فن یا دمنده استفاده کرد. محل اتصال فشارها باید با ساختار سیستم و هدف پایش هماهنگ باشد.

۶. آیا این دستگاه به برق مستقل نیاز دارد؟

سازوکار اصلی پرشر سوئیچ تفاضلی برای تغییر وضعیت کنتاکت به تغذیه مستقل نیاز ندارد. با این حال، مدار متصل به کنتاکت باید از نظر ولتاژ، جریان و نوع بار با مشخصات سازنده سازگار باشد.

۷. آیا می توان از این مدل برای فشار گاز استفاده کرد؟

این مدل به عنوان پرشر سوئیچ تفاضلی هوا معرفی شده است. برای کاربرد گاز باید نوع تجهیز و تاییدیه های مربوط به آن بررسی شود و نباید صرفا به شباهت نام یا ظاهر دستگاه تکیه کرد.

۸. آیا نصب دستگاه نیاز به متخصص دارد؟

بله، نصب باید توسط فرد آشنا با سیستم تهویه، مسیرهای فشار و مدارهای کنترلی انجام شود. اتصال اشتباه شیلنگ ها یا سیم کشی نامناسب ممکن است باعث عملکرد نادرست شود.

۹. چه عواملی در انتخاب نقطه تنظیم موثر هستند؟

فشار واقعی سیستم، نوع کاربرد، افت فشار فیلتر، عملکرد فن، شرایط بهره برداری و منطق مدار کنترل از عوامل موثر هستند. انتخاب نقطه تنظیم باید با اندازه گیری و بر اساس دستورالعمل سازنده انجام شود.

۱۰. علت عملکرد مکرر پرشر سوئیچ چیست؟

نوسان فشار، انتخاب نامناسب نقطه تنظیم، نشتی یا گرفتگی شیلنگ، اتصال نادرست و ناپایداری جریان هوا می توانند از دلایل احتمالی باشند. پیش از تغییر تنظیمات باید علت اصلی بررسی شود.

۱۱. اگر دستگاه هیچ سیگنالی ارسال نکند چه باید کرد؟

ابتدا باید اختلاف فشار واقعی، سلامت شیلنگ ها و وضعیت اتصالات بررسی شود. سپس عملکرد کنتاکت، سیم کشی و ورودی کنترلر توسط تکنسین بررسی گردد.

۱۲. آیا لوازم نصب همراه محصول ارائه می شوند؟

مجموعه Klima-Set می تواند شامل صفحه نصب، شیلنگ، رابط های فشار، پیچ ها و دستورالعمل باشد. اقلام دقیق باید بر اساس شماره سفارش و بسته بندی موجود از فروشنده تایید شوند.

۱۳. آیا می توان مدل KS 150 A2-7 را جایگزین هر پرشر سوئیچ دیگری کرد؟

خیر. برای جایگزینی باید محدوده فشار، مشخصات کنتاکت، نوع کاربرد، اتصالات و ابعاد نصب بررسی شوند. شباهت ظاهری یا برند یکسان برای تایید سازگاری کافی نیست.

۱۴. چگونه از اصالت محصول اطمینان حاصل کنیم؟

مدل و شماره سفارش را بررسی کنید و از فروشنده درباره اصالت کالا و مستندات فنی سوال کنید. مشخصات پلاک محصول باید با اطلاعات اعلام شده در سفارش مطابقت داشته باشد.

۱۵. قیمت پرشر سوئیچ دانگز KS 150 A2-7 چگونه مشخص می شود؟

قیمت به موجودی، شرایط تامین، اقلام همراه و وضعیت بازار بستگی دارد. برای اطلاع از قیمت روز و زمان تحویل باید از فروشنده استعلام مستقیم بگیرید.

۱۶. چه مواردی را پیش از سفارش باید آماده کرد؟

مدل دقیق، تعداد مورد نیاز، محدوده فشار سیستم، کاربرد، شهر تحویل و نیاز به لوازم جانبی را مشخص کنید. در صورت جایگزینی، عکس پلاک و اطلاعات دستگاه قبلی نیز برای بررسی سازگاری مفید است.
